Diagnostický systém MOSAD®-MST

Pro včasnou diagnostiku poruch olejových transformátorů, které jsou umístěny ve velkých výrobních blocích včetně jaderné energetiky jsme vyvinuli společně s EGU HV Laboratory systém provozní diagnostiky MOSAD®-MST. Tento systém je charakteristický modulární otevřenou architekturou.  Rozsahu monitorovaných parametrů lze modifikovat dle konkrétního transformátoru.

Diagnostické veličiny

  • rozpuštěné plyny a vlhkost v oleji s využitím některého z komerčně dostupných analyzátorů
  • proud, napětí, výkon

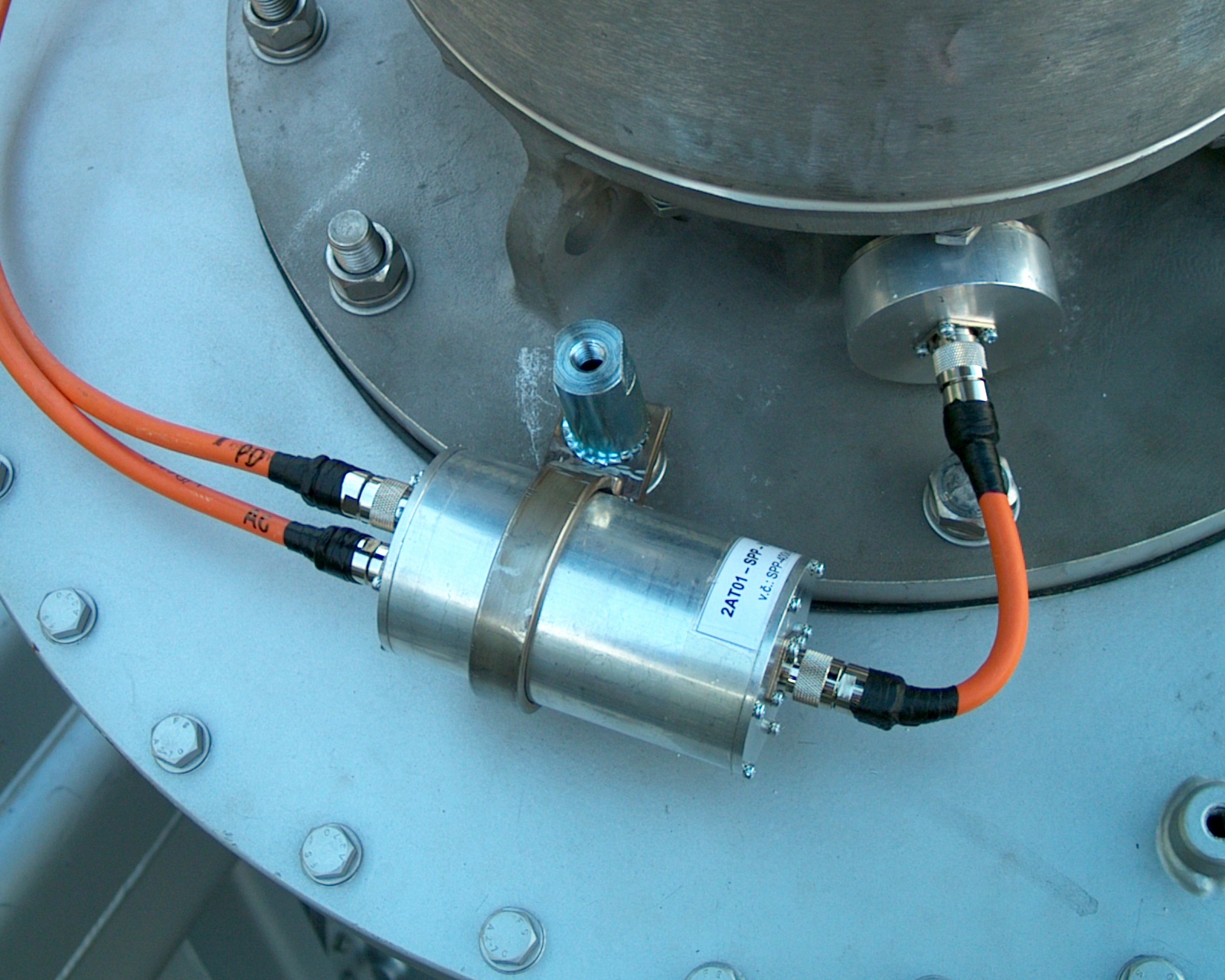

  • změna kapacity a ztrátového činitele průchodky
  • spínací a atmosférická přepětí
  • zkratové proudy
  • částečné výboje
  • teplota oleje v různých místech transformátoru včetně chladicích smyček
  • přepínač odboček – poloha a průběh přepínání
  • stavové (dvouhodnotové) veličiny ovládacích, signalizačních a ochranných obvodů

 Výstupní funkce MOSAD®–MST

  • přímo měřené a odvozené veličiny
  • veličiny charakterizující okamžitý stav
  • časové řady měřených a odvozených veličin
  • model pro výpočet nejteplejšího místa vinutí – hot spot
  • model tepelně výkonové bilance s kontrolou toku energií
  • alarmy překročení limitů
  • autodiagnostika monitorovacího systému MOSAD®–MST

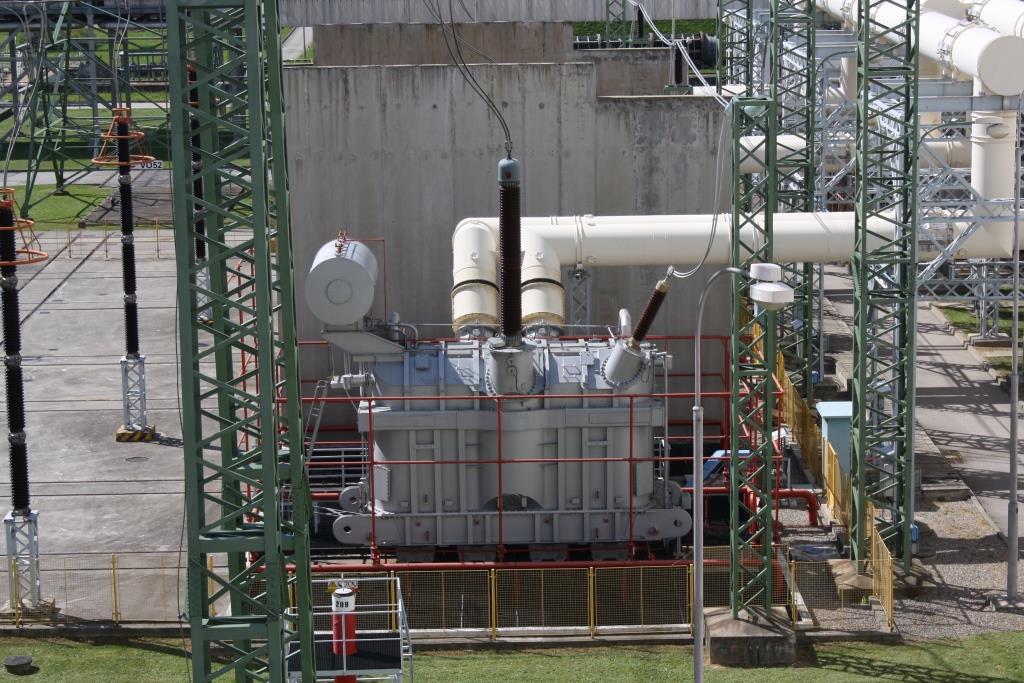

ON-line diagnostika MOSAD®-MST olejových transformátorů

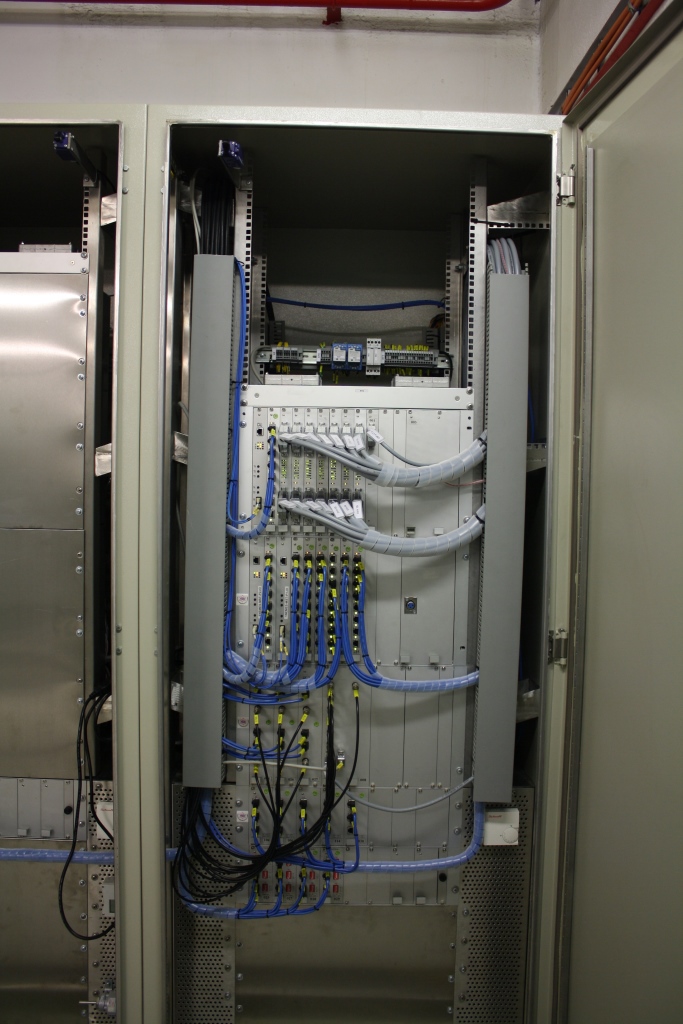

Vývoj, výroba, implementace a provozování systému MOSAD®-MST, který slouží k on-line diagnostice olejových transformátorů velkých výkonů. Systém poskytuje informace o stavu transformátoru a případné vznikající závadě. Funkce systému zahrnují měření vybraných parametrů (koncentrace plynů rozpuštěných v olejové náplni, proudy, napětí, výkon, kapacitance, přepětí, teploty, částečné výboje, atd.), vizualizaci aktuálních a historických dat, teplotní model, alarmový systém a vlastní diagnostiku.

Zákazník Lokalita Realizováno
I&C Energo a.s. ČEZ, a.s., JE Dukovany a Temelín od 2008
Zákazník I&C Energo a.s.
Lokalita ČEZ, a.s., JE Dukovany a Temelín
Realizováno od 2008
